高精度双锭一体机LACZ-90H1

不同于其它的中控一体机,LACZ-90H1是真正为模拟考试定制的一款专业设备,它的内部集成了厘米级高精度差分定位定向、视觉分析模块、车辆信息采集模块,不需要外接任何采集盒,可完美支持科目二和科目三所有项目的评判。

  • 高精度双锭一体机LACZ-90H1
  • 高精度双锭一体机LACZ-90H1
  • 高精度双锭一体机LACZ-90H1
  • 高精度双锭一体机LACZ-90H1

产品介绍:

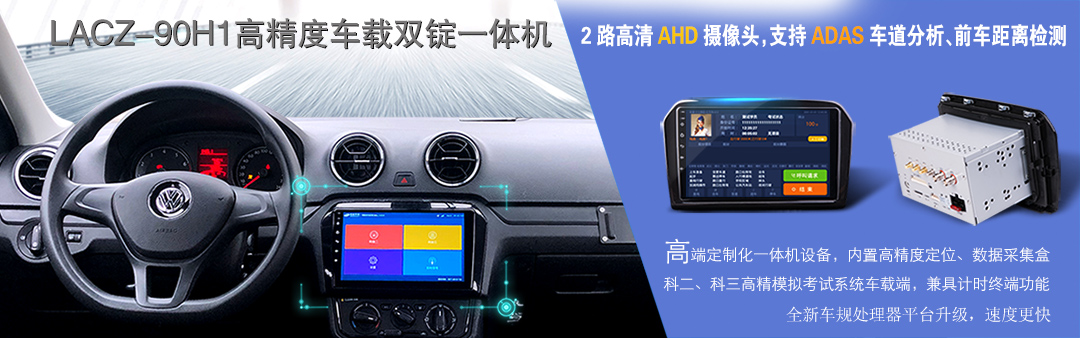

立宇泰/锐嵌高精度科目二、科目三模拟考试车载流动站LACZ-90H1,采用双锭一体机结构, 9英寸IPS高清高亮度钢化触摸屏幕,支持常用教练车型的中控台无损安装,根据不同车型,可配置不同的面板,设备和车辆一体化,更加简洁美观大方,不影响4S保修。

LACZ-90H1继承自LACZ-10G1高精度模拟考试设备,内部升级了四核车机高速处理器,速度更快;采用9英寸IPS高清高亮度钢化触摸屏幕;提供2路高清AHD摄像头(还可扩展4路摄像头),支持ADAS车道分析和前车距离检测;带有收音机功能。不同于其它的中控一体机,LACZ-90H1是真正为模拟考试定制的一款专业设备,它的内部集成了厘米级高精度差分定位定向、视觉分析模块、车辆信息采集模块,不需要外接任何采集盒,可完美支持科目二和科目三所有项目的评判。


LACZ-90H1产品不仅是一台驾考模拟设备,同时也是一台计时终端设备。它满足交通部最新计时终端技术规范要求,支持外接读卡器、指纹仪、多路摄像头,对学员学时进行全面监控管理。

立足于合作,立足于共赢,该产品对合作客户开放设备硬件SDK接口,为合作伙伴提供技术支持、定制化服务,共同进行更多业务的二次开发,帮助客户实现地区、驾校的运营和推广。


产品特色:

● 全新车规处理器平台升级,速度更快;

● 无损安装,原车接口,不影响4S保修;

● 9英寸高亮钢化IPS液晶屏触摸屏幕;

● 高精度定位、电台接收及车辆数据采集高度集成,紧凑一体化结构;

● 2路高清AHD摄像头,内置视觉分析模块,支持ADAS车道分析,前车距离检测;

● 科二、科三高精度驾考模拟、计时终端功能一体化;

● 支持2017驾考新规,多种考试系统界面;

● 同时具备OBD免接方式/IO信号采集,新老教练车都能采用;

● 云平台支持,包括远程升级、远程维护、培训数据云存储,无忧使用体验。


ADAS功能升级:

立宇泰在驾考系统中率先引入ADAS技术,将LDW车道视觉分析和FCW车距分析充分融入模拟考试系统,实现了公安部考规中所有车道和车距相关的项目评判!包括:

● 传统路考仪不能评判的8个项目,变为可以评判;

● 单一依赖角度传感器评判的4个项目,提升了评判的准确度。

这两方面的改变,实现了以普通路考仪的价格,就能完成高精度考试车的评判能力,是路考仪行业产品的一次质的飞跃!




升级评判内容:

● 新增骑轧车道边缘线评判(包括长时间骑轧分界线评判和骑轧实线评判);

● 变道和超车的准确度提升;

● 更准确的直线行驶评;

● 新增连续变道评;

● 前车距离、路口行人相关判断(即将推出);

● 靠边停车距离判断(最新升级);


( 1 ) 停车抓取车身与道路右侧边缘线距离,与30cm及50cm考试要求进行比较评判;

( 2 ) 评判结果与实际测量误差在5cm以内。

实测视频请点击查看:ADAS靠边停车实测


更多升级介绍请点击: 立宇泰路考仪产品全面融合ADAS视觉分析技术,升级强大车道评判功能!


大车模拟考试版本升级:

继小车高精度模拟考试产品之后,立宇泰经过深入的研发及测试,成功推出大车版本模拟考试终端软件,支持大车科目二场地/科目三道路所有项目的播报和自动评判!目前,该软件适用车型包括:大型客车、城市公交车、中型客车、大型货车,可应用于A1、A3、B1、B2等大车的科二科三模拟考试。


支持评判内容:

● 科目二场地考试16个项目自动播报、精准评判

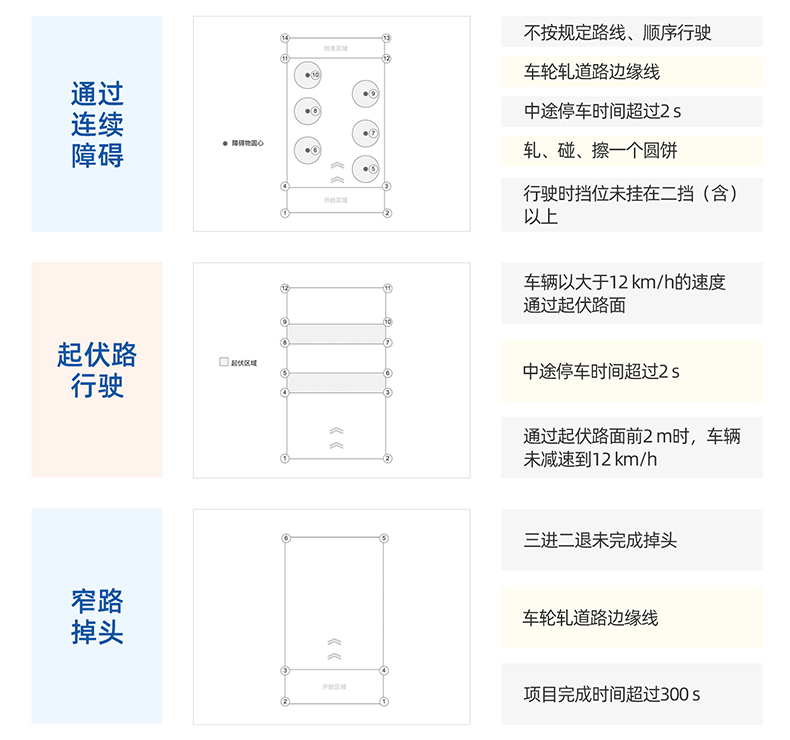

➤大车科目二专有项目点位及评判内容说明:

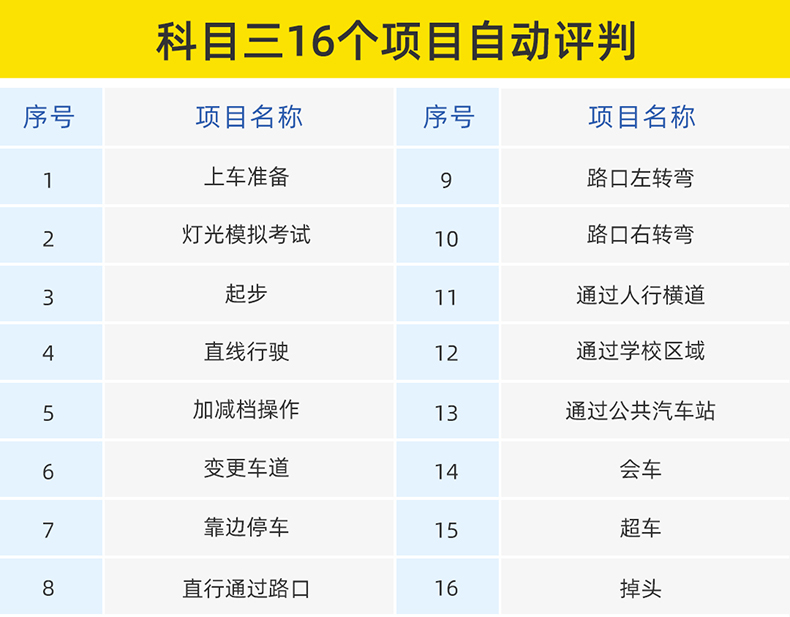

● 科三道路考试16个项目自动评判




➤支持靠边停车30cm及50cm距离的精准评判。




更多升级介绍请点击: 最新消息!立宇泰推出大车模拟考试系统,功能强大,评判精准!

产品组成:

完整的模拟驾考系统,包括车载流动站和基准站两个部分。

其中车载流动站产品,按照产品形态分为LACZ-90H1(双锭一体机),LACZ-703DXM(单锭一体机)和LACZ-10G1/2(分体机)。其中LACZ-90H1内嵌于车辆中控台, 从内部引线至车辆保险盒取电;与车辆的OBD接口及各信号连接;引出2路高精度天线至车顶获取卫星信号;引出电台接收天线或4G天线获取差分信号数据,从而与立宇泰基准站协同实现高精度定位功能。


路考仪


车载流动站说明:

车载流动站由9英双锭一体式终端、高精度天线、电台天线、GPS天线等组成。根据用户使用需求不同,我们提供高精度版本跟低精度版本供用户自由选择。



LACZ-90H1将终端主机与9英寸显示屏集成一体,内部高度集成,将专业车载电源、专业高精度定位定向功能模块、车辆信号采集模块、电台模块、无线网络模块、音视频解码等部件全部集成在一体机中,并恰好放入车辆中控位置。根据不同车型,可配套不同的面板,安装效果美观且不遮挡视线。

主机内部高度集成,设备采用专业车机处理器,而非工控机处理器,低功耗运行,发热量小;其它功能模块也采用优秀品质物料,成熟可靠的电气设计,经过严谨的考究和指标测量。

主机的出厂,需要多道工序的严格电气性能测试、接口功能测试、射频能力测试、高低温测试、高负载程序下的老化测试、开关机测试、模拟车辆振动测试等一系列严酷考验,确保设备在现场可以持续运行多年,用户没有后顾之忧。

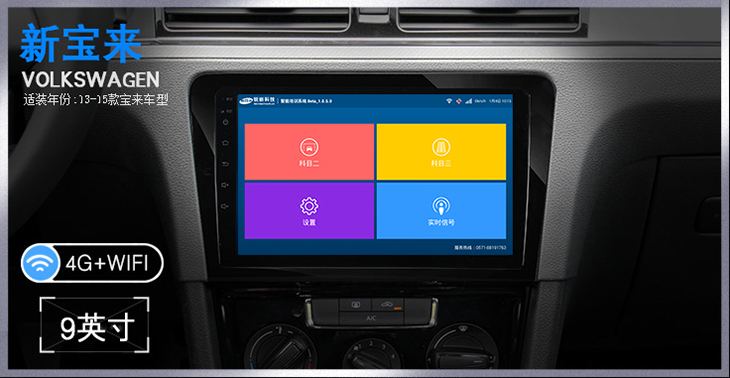

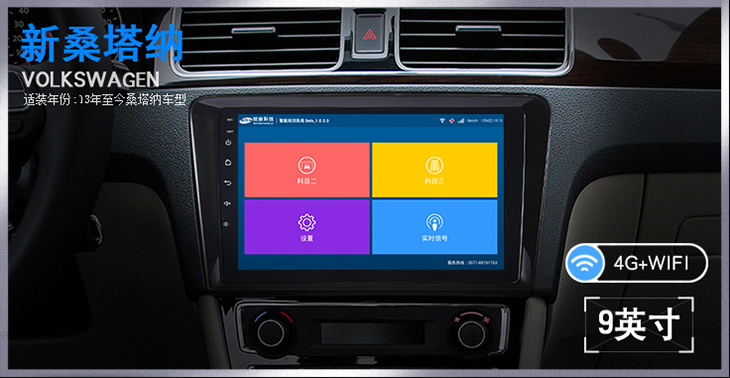

安装效果图:

科目三路考仪

支持车型:

科目三路考仪


科目三路考仪




科目三路考仪




接口说明:

正面接口图


背面接口图



科目二科目三自动评判软件:

随机自带的科目二和科目三自动评判软件,提供以下特性:

● 与当地考场考试车的语音播报一致、评判考规一致、评判界面一致;可以按照客户需要进行调整;

● 提供当地科目二、科目三的共享地图、共享配置、共享基站等资源;

● 支持快速响应技术支持,远程升级、远程维护、公安部考规免费升级,用户无后顾之忧。

科目二科目三模拟考试设备


科目二科目三模拟考试设备


科目二科目三模拟考试设备

关键词:路考仪,科目三路考仪,电子路考仪,模拟驾考系统,科目二科目三模拟考试设备



高精度指标
频点三星五频以上、BDSB1/B2、 GPSL1/L2、GLONASSL1/L2
通道128
单点定位1.5m RMS
冷启动<40秒
差分定位平面: 1cm+1ppm RMS ;高程:  1.5cm+1ppm RMS。
授时精度20ns RMS
定向精度0.20°/m RMS
差分数据格式RTCM2.X/3.X
数据解算频率最大20Hz,默认5Hz
车辆信号

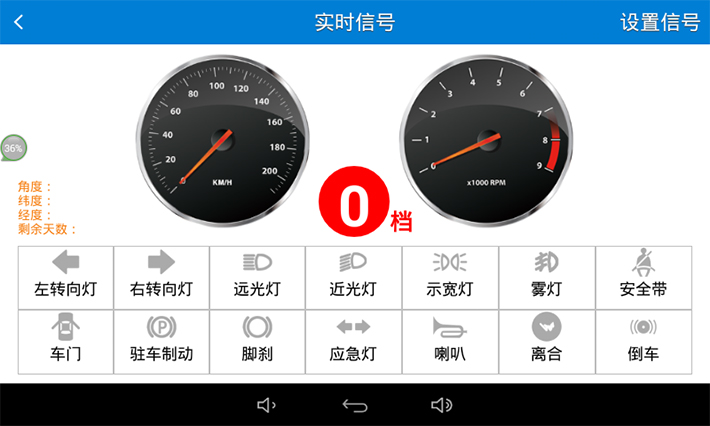

科目二信号采集安全带,发动机转速,档位信号,车身倾角,驻车制动,转向灯。
科目三信号采集远光,近光,示宽灯,雾灯,左转,右转,离合,脚刹,驻车制动,喇叭,车门,安全带,点火,档位信号,绕车一周,靠边测距。
OBD信号采集支持新捷达,新桑塔纳,爱丽舍等主流教练车型的免接线方式。
其他车型支持8路IO输入,16路ADC输入,2路PWM输入,2路超声波测距。
车身方向姿态陀螺仪传感器、加速度传感器(内置、外置),电子罗盘。
车辆缆线接口支持新捷达,新桑塔纳,爱丽舍等主流教练车型的电源转接线(含喇叭线)。
主机特性
处理器Cortex-A7四核车机专用处理器。
存储内存1GB,闪存8GB,外部扩展microSD最大128GB。
显示屏9英寸高亮钢化IPS液晶屏,1024x600分辨率,400cd/m2高亮度。
触摸屏电容式多点触摸屏,带5个触摸按钮(关机、HOME、回退键、音量加、音量减)。
音频输入内置MIC输入,AUX输入,FM输入。
音频输出原车喇叭驱动(支持10W喇叭驱动能力)。
视频输入2路AHD摄像头(最高1080p),4路600线CVBS视频摄像头输入。
4G网络4G全网通,支持移动、联通、电信SIM卡(大卡),外置车载天线。
Wifi网络2.4G的wifi网络,IEE802.11b/g/n标准;采用外置天线。
蓝牙通讯支持蓝牙2.1协议,数据和音频传输、OBDII接口数据的读取。
串行口多达4路的RS232串行口。
USB口1路从USB口(2个外支接口),1路主USB(USB host)。
按键1个带灯电源按钮。
收音机内置收音机模块,提供汽车收音机天线匹配接口。
接收电台特性
工作频率430-460MHz
调制方式GFSK
接收灵敏度-123dBm
信道16个
传输速率9600/19200/38400bps
传输方式透明传输
电源和工作环境
供电电压宽电压DC 9V~36V
供电电流额定功耗25W
工作温度-20℃ ~+70℃


产品清单:


分类配件名称配件个数备注
主机LACZ-90H1智能驾考主控机1台
配件档位传感器1个

AHD高清摄像头(模拟考试专用)

CVBS摄像头(计时终端选配)

2个根据客户需求选配
电缆线40pin采集盒连接线1根车身信号采集IO线束,含OBD头和陀螺仪头
20pin电源线1根含电源正负和ACC,原车喇叭2路,电源输出,扩展串口
电台天线电台天线1根小吸盘433M
高精度GPS天线2个含2个高精度天线、5米射频线、底座和支柱
普通GPS天线1根
4G天线1根
wifi天线1根
收音机天线1根根据客户需求选配
基准站配置清单
分类配件名称配件个数备注
差分基站LYT-GJJZ01高精基准站主机1台
发射电台LYT-FSDT01发射电台1台10W/433MHz
路由器路由器1台
户外网线1根
SIM卡(运营商可选),2G流量1张
空气开关2P空气开关1个
电源MW12V/10A开关电源1台
天线GNSS天线三星七频1个含底座,根据需要配备支架,含射频线
底座,天线吸盘带连接杆,固定底座1个
玻璃钢天台天线1套含底座,根据需要配备支架,含射频线
电缆线串口对接线1根
电源连接线1根
