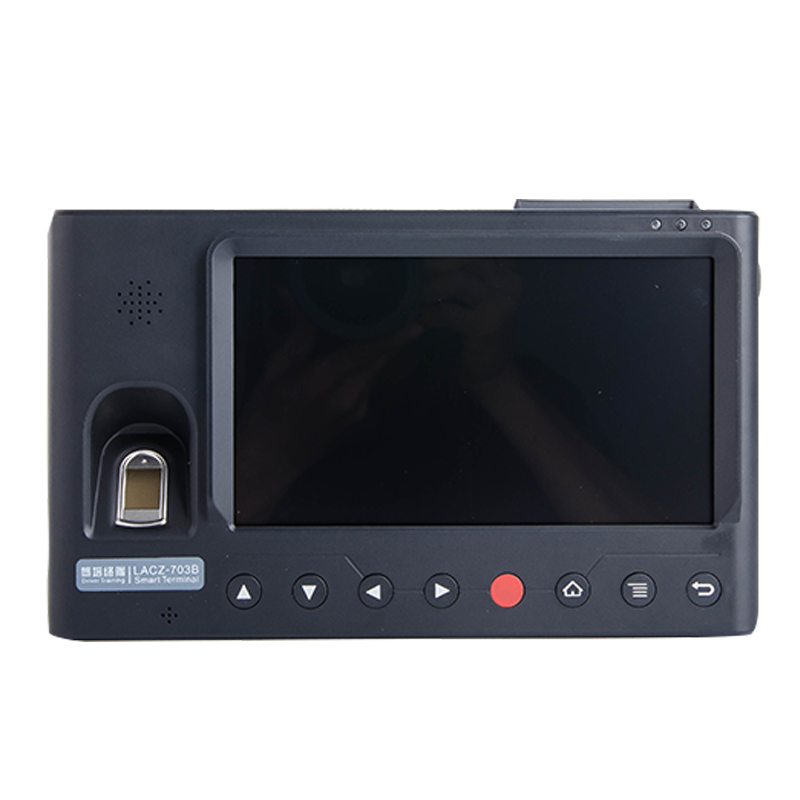

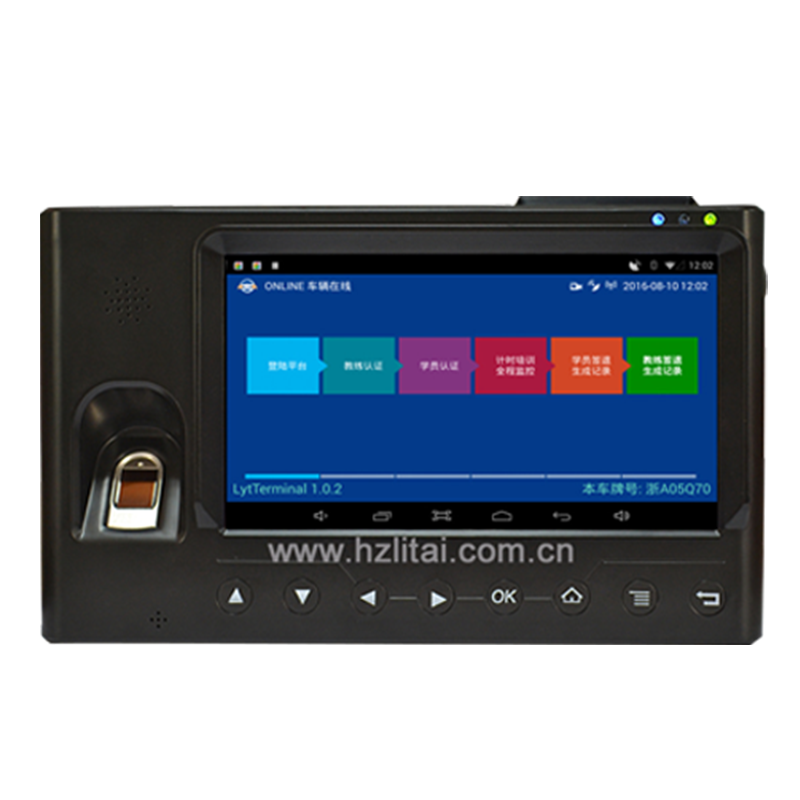

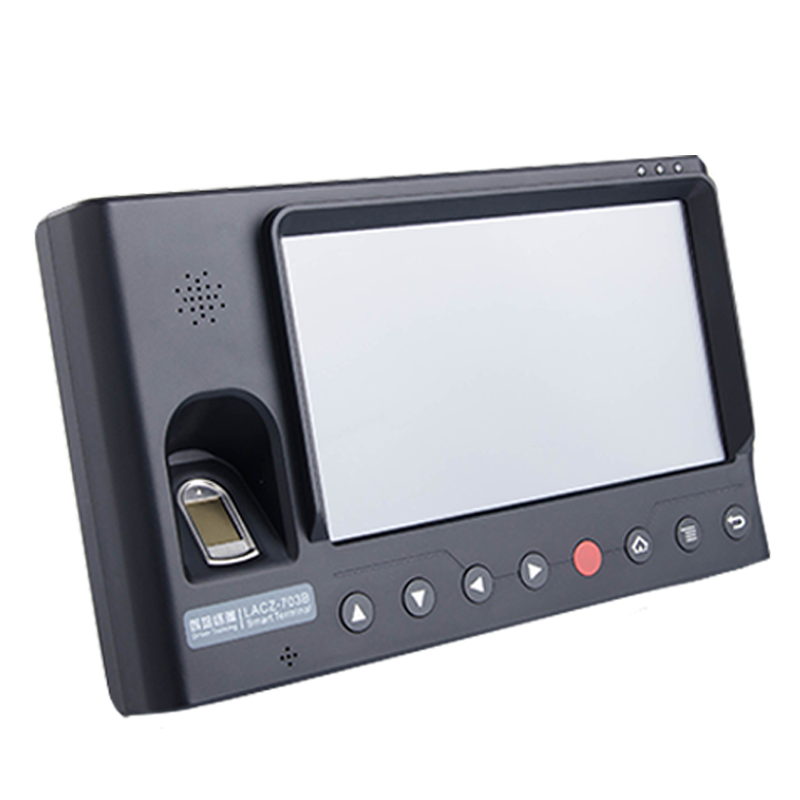

外挂7寸LACZ-702B/703B

驾培车载终端产品 LACZ-703B,是LACZ-702B的升级版产品。支持 2 路高清摄像头同时录像(车内车外用),GPS+北斗双模定位导航,4G无线通信、RFID卡读写、IC卡读写、指纹采集认证功能。适合作为驾培计时终端,网约车终端使用。

  • 外挂7寸LACZ-702B/703B
  • 外挂7寸LACZ-702B/703B
  • 外挂7寸LACZ-702B/703B
  • 外挂7寸LACZ-702B/703B

产品简介:

LACZ-703B驾培车载终端产品是LACZ-702B的升级版产品,它保留了LACZ-702B的外观结构,基于Cortex-A7 双核车机高速处理,Android4.4操作系统,支持 2 路高清摄像头同时录像(车内车外用),GPS+北斗双模定位导航,4G无线通信、RFID卡读写、IC卡读写、指纹采集认证功能。适合作为驾培计时终端,网约车终端使用。

与传统的计时培训车载终端相比较,它不仅能同时采集 2路模拟摄像头的视频图像,还能够在液晶屏上对视频图像进行预览、对录像文件进行回放;可以和远程监控中心,进行视频监控和音频实时对讲;同时支持 4G 和 wifi 高速无线网络传输,使快速、实时、流畅的远程视频监控成为现实。具备无线蓝牙功能,可以无线方式获取车辆 OBD 接口数据。该产品同时具备指纹验证、RFID 读卡、GPS+北斗双模定位、陀螺仪车动检测,可实现导航定位、电子围栏、计时收费、身份认证、先学后付、可视对讲及音视频监控等功能。

该系列产品功能强劲、性能可靠、超低功耗,完美支持交通运输部最新发布的《机动车驾驶员计时培训系统计时终端技术规范》(交通运输部公告2016年17号)的要求,并通过中国交通通信信息中心开展的机动车驾驶员计时培训系统计时终端规范符合性检测,是驾培车辆行业应用的首选。针对本系列产品,立宇泰不仅为客户提供主板PCBA、整机、及各种配件,同时还可以为客户提供外壳修改、设计、开模等一条龙服务,使客户在短时间内,就能拿到了完整的、属于自己的新产品,赢得市场的先机!欢迎洽谈、合作!

驾培计时终端

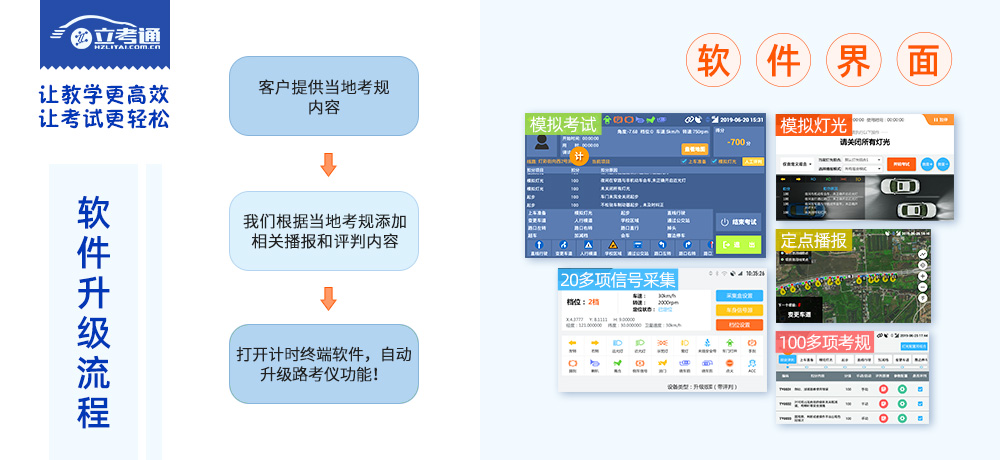

产品升级:




定点播报——自动匹配点位,自动播报

一、计时培训与模拟考试功能按培训需求灵活切换,互不影响。模拟考试时间可计入计时培训,训练即模考,考试通过更有把握;

二、路线创建修改方便快捷,项目打点简单准确,支持已打项目的自由编辑、语音修改、插入等功能,更有车辆位置和点位实时卫星地图预览;

三、本地路线一键上传云平台,其它车辆可以共享使用,无需重复打点。


模拟灯光考试播报

一、采用与当地考场完全一致的语音播报内容;

二、自由配置语音播报效果;

三、自行查看靠贵内容;

四、自由选择灯光组合进行练习;

五、自定义修改语音播报内容;

六、界面美观,使用方便、灵活。


模拟考试 自动评判

一、原车计时设备加装采集盒,获得路考仪自动评判功能;

二、与计时设备一体化,无任何数据冲突问题,模拟考试过程全部计入学时;

三、自动播报,自动评判;

四、与当地考规一致;

五、支持与教练共享收益模式。




产品区别:

● LACZ-702B型车载终端采用Cortex-A8处理器,Android2.3操作系统,7寸电容屏,结合了3G(联通、电信)无线通信、GPS定位,RFID卡读写、IC卡读写、指纹采集认证功能、2路摄像头视频拍照(2路切换,不能同时使用)、语音监听处理等功能,车辆点火控制,加速度与陀螺仪等功能;

● LACZ-703B型车载终端采用Cortex-A7 双核车机高速处理,Android4.4操作系统,升级了GPS+北斗双模定位导航、延续了LACZ-702B 原有的大部分功能:7寸电容屏,结合了4G全网通无线通信、RFID卡读写、IC卡读写、指纹采集认证功能、支持2路摄像头同时录像、拍照、语音监听处理等功能,车辆点火控制,加速度与陀螺仪等功能。


产品特色:

● 采用7英寸真彩液晶显示屏,电容式触摸屏输入,交互体验好,界面更加丰富,与平板电脑相当,可以用于宣传各种政策信息,还可以支持驾校开展广告业务。

● 一体主机结构模式,集成度高,外观简洁美观,安装维护都很方便。

● 高端处理器、大容量内存配置,处理速度快,存储空间大,运行android操作系统,功能强大,开发便利,支持C++,C#,JAVA等二次开发方式。

● 活体电容式指纹头,优于光学指纹头,杜绝指纹膜作弊方法。

● 设备内置车动检测,不依赖PWM脉冲输出判断车动情况,杜绝了跑马机等作弊工具,保证学时的真实性。

● 支持类型更丰富的IC卡,例如银行金融指纹IC卡、二代身份证卡,用途广泛。

● 4G无线传输,网络速度更快,扩展性更强。

● 具备2路高速摄像头方案,不仅能拍照,还能支持预览、录像,结合4G无线网络,可以实现服务中心对车辆情况的实时监控。

● 支持远程更新设备固件、应用程序,维护和升级非常方便。

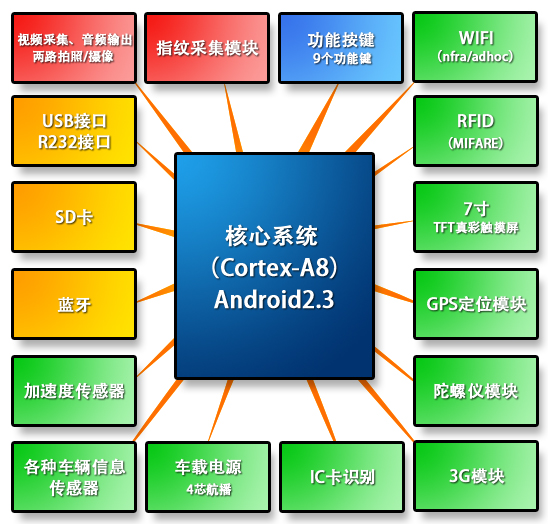

系统框架图:


驾培计时终端

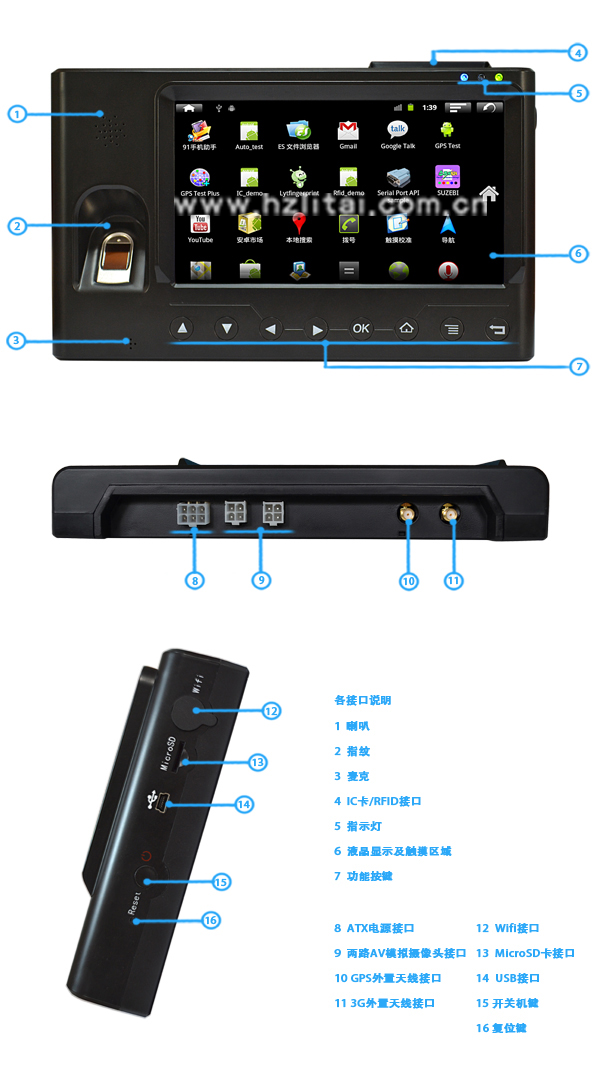

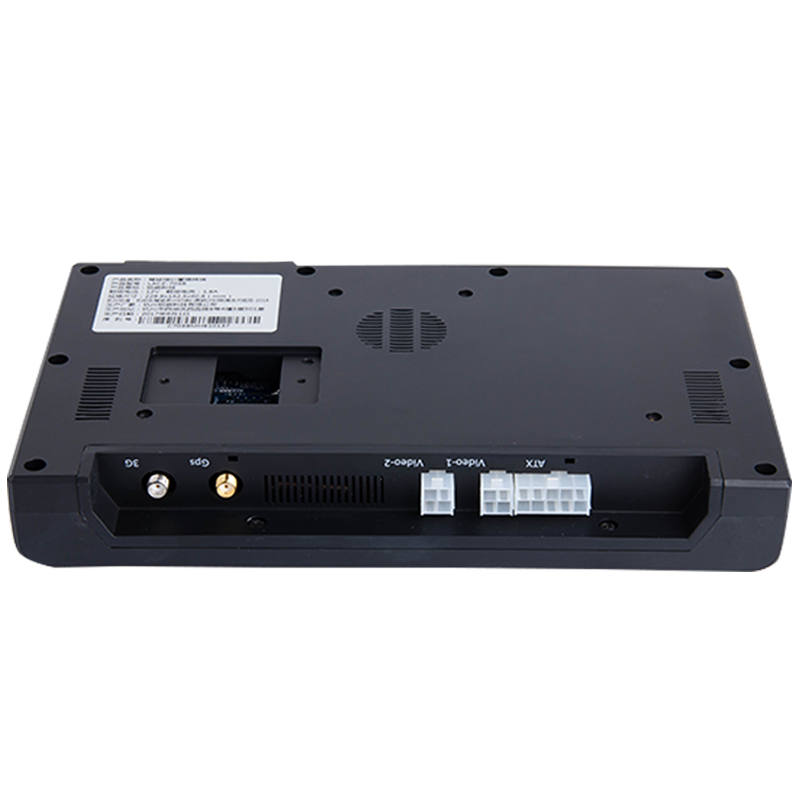

产品接口图:

驾培计时终端

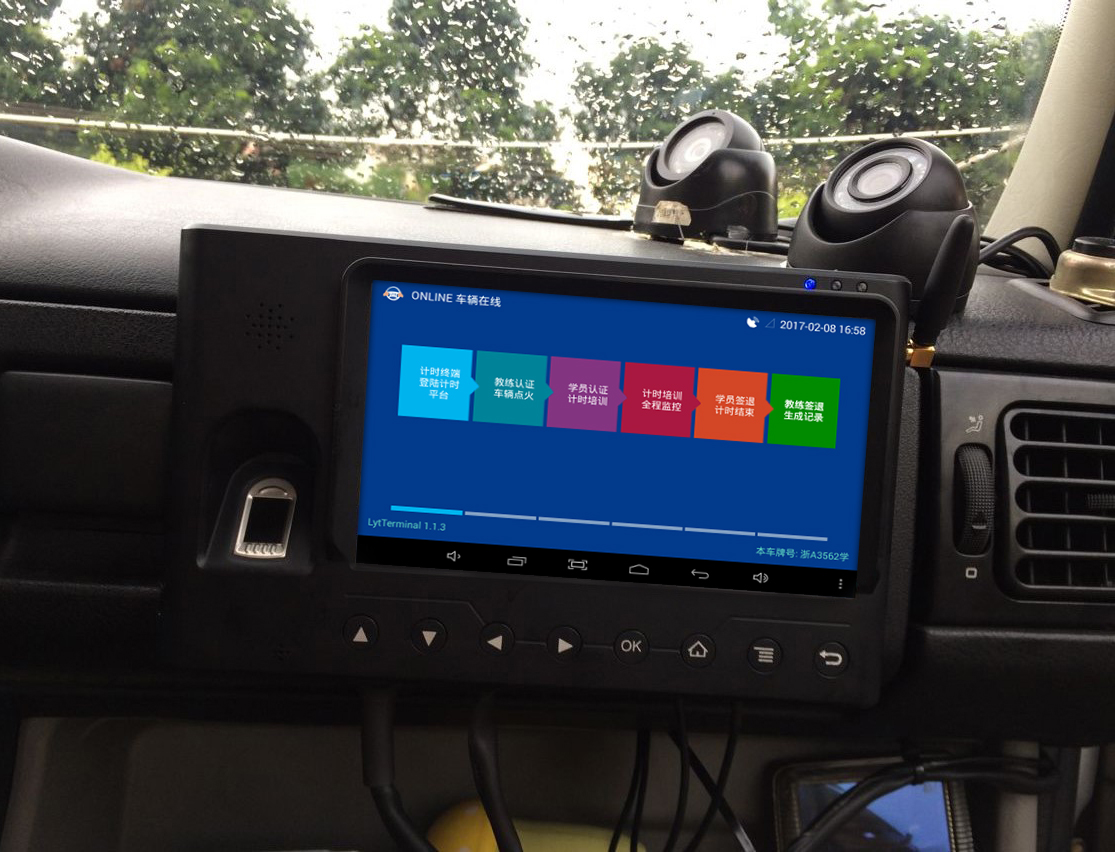

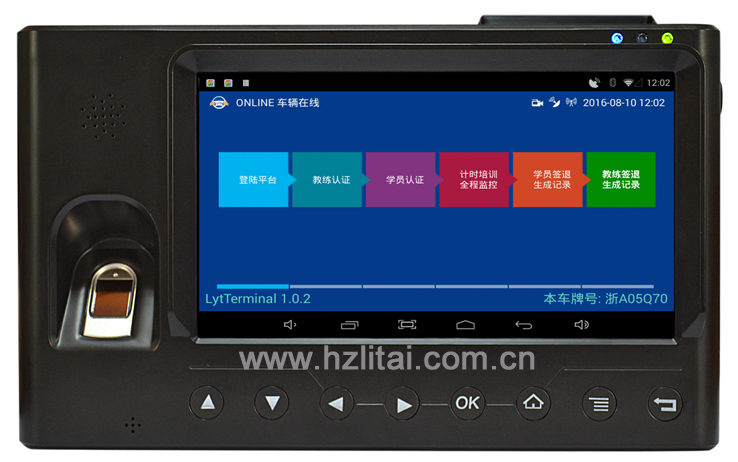

安装效果图:



703B效果图

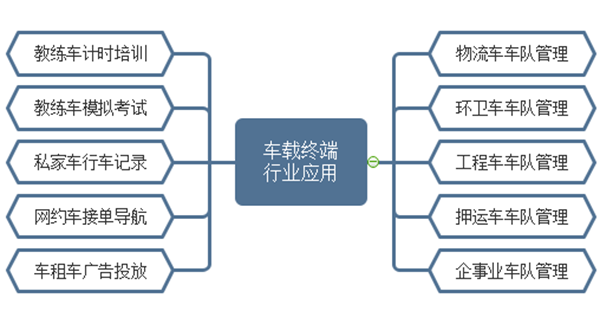

行业应用:



关键词:计时培训终端,驾培驾考一体化终端,驾培车载终端,智能车载终端,网约车智能终端

硬件配置
中央处理器系统架构

Cortex-A8,三星S5PV210处理器 (702B支持);

Cortex-A7,双核车机高速处理器(703B支持)。

主频1GHz
内存DDR2512MB (702B支持);
DDR31GB (703B支持)。
存储器TF卡8GB (702B支持);
EMMC8GB (703B支持)。
外置TF(microSD卡)提供1路卡槽,每路最高支持32GB。
显示屏屏幕尺寸7英寸
显示TFT真彩触摸屏(电容式触摸屏)
分辨率800*480
主机特性3G模块/4G模块3G版本:提供联通3G,向下兼容2G,外置天线。 4G版本:采用4G模块,支持移动4G/3G/2G、联通4G/3G/2G、电信4G/3G/2G,采用外置天线。SIM卡槽支持大卡。采用外置天线。
GPS+北斗模块独立GPS功能模块,主要用于车辆定位、里程与速度检测;采用外置天线。
RFID读写符合ISO14443标准RFID读写器,支持TypeA的读写,TypeB型卡(二代身份证UID)的读取;(其中702B暂不支持二代证)
IC卡读写符合ISO7816标准接触式IC卡、CPU卡的读写;
摄像头支持2路红外补光高清模拟摄像头,702B采用2路切换使用,703B支持2路同时使用(拼接图像)。
指纹采集模块内置指纹算法模块,支持指纹认证所需的各项功能。 前面板提供指纹传感器。
Wifi模块支持IEE802.11b/g/n标准;
蓝牙支持BT V2.1+EDR标准,支持蓝牙文件传输。
陀螺仪模块支持车动检测,提供android系统标准API接口函数。
加速度传感器支持重力加速度检测,提供Android系统标准API接口函数。
视频支持音、视频播放
输出输入预留串口提供一个外置232标准串口 (RXD/TXD/GND)
USB接口提供一个外置从USB2.0接口(用于和PC通讯)
音频接口内置喇叭,内置麦克风(距离1米以内,能达到车管所车载考试语音播报的音量)
卡槽TF卡槽/SIM卡槽/RFID卡槽
输入输出控制1路检测ACC开关状态(预留),1路控制继电器(预留),2路脉冲传感器
电源接入 6芯支持宽范围输入,抗瞬态尖峰和浪涌,输入电压:9~60V
电源输出提供12V、5V电源输出
功能键1、开关机键 2、四个方向键(上/下/左/右)3、确认键 4、返回键、5、HOME键 6、菜单键
工作温度 -20℃- 70℃
软件配置
操作系统Android2.3(702B支持)
Android4.4(703B支持)
驱动提供上层开发使用的SDK(库形式)、API文档、测试用例(源码形式)
支持上层开发JAVA、Eclipse、开发包
