LACZ-702D/703D车载计时计程驾培管理终端产品集合了2-4路摄像头拍照及录像、4G无线传输、GPS+北斗定位导航、指纹和非接触式IC卡认证、wifi、蓝牙、互动Android车载电脑于一体,是功能非常强劲的车载终端产品。适合作为驾培计时终端,网约车终端使用。

  • 单锭4路LACZ-702D/703D
  • 单锭4路LACZ-702D/703D
  • 单锭4路LACZ-702D/703D
  • 单锭4路LACZ-702D/703D

产品简介:

LACZ-703D驾培计时车载终端是LACZ-702D的升级版产品,采用Cortex-A7双核车机高速处理器,Android4.4操作系统,同时支持2-4路的摄像头拍照、录像功能,保留了LACZ-702D的外观结构,升级了GPS+北斗双模定位导航,延续了LACZ-702D原有的4G无线传输、 指纹和非接触式IC卡认证、Wifi/蓝牙等功能,是一款功能强劲,性价比更高的车载终端产品。适合作为驾培计时终端,网约车终端使用

该系列车载终端产品不仅能同时采集2-4路的视频图像,还能够直接在7英寸触摸液晶屏上对图像进行预览、录像回放;4G高速网络进行数据传输,速率远远超过3G网络,使快速、实时、流畅的远程视频监控成为现实。该产品同时具备指纹验证、RFID读卡、GPS定位、陀螺仪车动显示等功能。功能强劲、性能可靠、低功耗,完美支持交通运输部最新发布的《机动车驾驶员计时培训系统计时终端技术规范》(交通运输部公告2016年17号)的要求,并通过中国交通通信信息中心开展的机动车驾驶员计时培训系统计时终端规范符合性检测,是车辆监控和管理应用的首选。

立宇泰不仅能为客户提供产品整机、配件等完整的硬件设备,还可以提供贴牌生产、功能外壳定制、PCBA服务,产品认证等一条龙服务。




产品升级:




定点播报——自动匹配点位,自动播报

一、计时培训与模拟考试功能按培训需求灵活切换,互不影响。模拟考试时间可计入计时培训,训练即模考,考试通过更有把握;

二、路线创建修改方便快捷,项目打点简单准确,支持已打项目的自由编辑、语音修改、插入等功能,更有车辆位置和点位实时卫星地图预览;

三、本地路线一键上传云平台,其它车辆可以共享使用,无需重复打点。


模拟灯光考试播报

一、采用与当地考场完全一致的语音播报内容;

二、自由配置语音播报效果;

三、自行查看靠贵内容;

四、自由选择灯光组合进行练习;

五、自定义修改语音播报内容;

六、界面美观,使用方便、灵活。


模拟考试 自动评判

一、原车计时设备加装采集盒,获得路考仪自动评判功能;

二、与计时设备一体化,无任何数据冲突问题,模拟考试过程全部计入学时;

三、自动播报,自动评判;

四、与当地考规一致;

五、支持与教练共享收益模式。




产品区别:

● LACZ-702D型车载终端采用Cortex-A8处理器,支持Android2.3操作系统,集合了车载硬盘录像机(2-4路实时编码MDVR)、4G无线传输、GPS定位导航指纹和非接触式IC卡认证、wifi/蓝牙、二代证ID号读取、车辆点火控制等功能;

● LACZ-703D型车载终端采用Cortex-A7双核车机高速处理器,支持Android4.4操作系统,支持2-4路高清摄像头(车内车外用)、4G无线传输、GPS+北斗定位导航、指纹和非接触式IC卡认证、wifi/蓝牙、二代证ID号读取、车辆点火控制等功能 。


产品特色:

● 独有的产品结构,7英寸液晶屏多点触摸屏的标准单锭机构,内嵌中控台,关键接口  (sd卡、sim卡、usb接口)上锁,防止人为破坏,安装简单,美观,不会损坏车辆结构、 整体外观,适合大部分的车型安装;

● 集合了2-4路摄像头,可以实现多路视频同时监控及拍照;

● 支持4G无线通信实现实时数据传输功能;支持语音通话,可以作为车载电话;

● 可以控制车辆断电断油;

● 内置加速度与电子陀螺仪传感器,可以实现车动判断;

● 内置蓝牙,可以与OBDII接口配合使用,可作为车辆检测仪;

● 支持ACC、油耗、刹车、安全带状态读取;

● 支持USB摄像头,配合人脸识别软件可以实现人脸识别;

● 采用Android操作系统,支持固件远程升级。


实现功能(配合上层应用软件):

● 卫星定位跟踪,里程计算、轨迹回放;

● 图像采集,定时抓拍;

● 视频采集,多路同时录像;

● 远程监控,支持远程查看车内视频图像;

● 身份认证,签到签退;

● 学时/里程等数据记录和上传;

● 车载电话;

● 车动检测;

● 远程监听;

● 远程断油断电;

● 语音提示;

● 政策法规等信息发布;

● 服务评价;

● 车辆异常检测上报;

● 紧急报警;

● 电子栅栏,实现车辆越界报警;

● 数据备份。

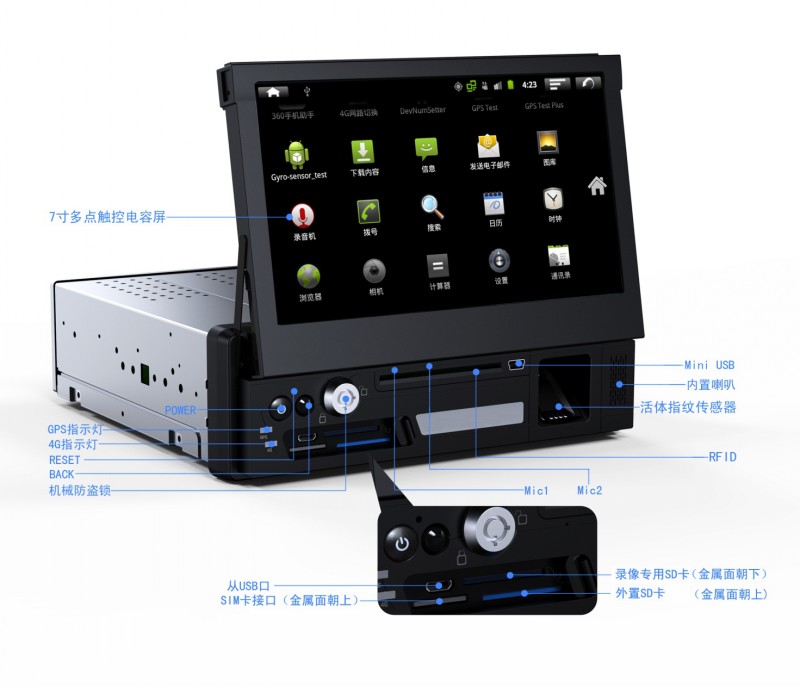

产品接口图:



安装效果图:



支持车型:



行业应用:



关键词:驾培计时终端,驾培驾考一体化终端,计时培训终端,机动车驾驶员培训计时终端,驾驶员培训计时管理

主控部分
中央处理器系统架构

Cortex-A8,三星S5PV210处理器 (702D支持);

Cortex-A7,双核车机高速处理器  (703D支持)。

主频1GHz
内存DDR2512MB (702D支持)
DDR31GB (703D支持)
存储器内置TF卡8GB (702D支持)
EMMC8GB (703D支持)
外置SD卡提供2路卡槽,最高支持32GB。前面板提供卡槽。
液晶屏和触摸屏屏幕尺寸7英寸TFT真彩
分辨率800*480
触摸屏多点电容式触摸屏
通讯模块4G模块采用4G无线通信模块,能够兼容移动3.5G、3G、2G,并支持语音电话、短信。采用外置天线。SIM卡槽支持大卡。采用外置天线。
GPS+北斗模块独立GPS功能模块,主要用于车辆定位、里程与速度检测;采用外置天线。
Wifi模块(选配)支持IEE802.11b/g/n标准;采用外置天线。
蓝牙(选配)支持BT V2.1+EDR标准,支持蓝牙文件传输,及未来升级OBDII(702D预留)
支持蓝牙数据传输、OBDII模块的读取。(703D支持)
认证模块RFID读写符合ISO14443标准RFID读写器,支持TypeA型卡片的读写,支持TypeB型卡(二代身份证)的ID读取;支持符合ISO14443协议的CPU卡。前面板提供一路RFID卡槽。
指纹采集模块(选配)内置指纹算法模块,支持指纹认证所需的各项功能。前面板提供指纹传感器。
车辆接口输入/输出1路检测ACC开关状态输入,1路控制继电器输出(继电器外置),1路检测安全带输入,1路检测刹车输入,1路油路输入(1路RS232)。后面板通过ATX接口引出引脚。
传感器内置陀螺仪传感器(选配)支持车动检测,提供android系统标准API接口函数。
内置加速度传感器(选配)支持重力加速度感应,提供Android系统标准接口函数。
音频接口放音内置喇叭(支持TTS语音播报,能达到车管所车载考试语音播报的音量)。
录音内置麦克风(支持距离1米以内的录音)。
USB接口主USB接口2路主USB接口,一路支持usb 摄像头,与人脸识别软件配合实现人脸识别,另一路支持U盘读写。(主板上引出,如有需要请和我司联系)
从USB接口采用USB2.0规范,支持高速传输模式;与pc进行通信。
按键物理按键1、开关机键;2、返回按键;3、复位孔,前面板提供物理按键。
DVR部分
特性说明录像存储外置SD卡,最高支持32G。前面板提供一路SD卡槽。
视频输入2~4路模拟视频输入(1.0Vp-p,75Ω),标配是后面板上提供2路ATX- 4插座。为摄像头提供稳定12V电源。
音频输入内置麦克风输入
图像分辨率D1,CIF,QCIF。
编码

2~4路实时编码,最高分辨率时D1,H.264(Main Profile)格式,JPEG抓图格 式(考虑到录像文件大小,默认分辨率设置为CIF。(702D支持)

2~4路图像拼接实时编码,最高分辨率720x576/每路,H.264(base  Profile)格式,JPEG抓图格式(考虑到录像文件大小,默认分辨率设置为CIF/每路)。(703D支持)

功能支持对2~4路视频的同时录像、回放、抓拍、远程监控功能。
摄像头2-4路高清模拟摄像头,支持红外补光。
电源和工作环境
电源支持宽范围输入,抗瞬态尖峰和浪涌,输入电压:DC 9~54V(支持12V和24V车辆)。
工作温度-20℃ ~ 70℃
软件配置
操作系统Android2.3 (702D);
Android4.4 (703D)。
驱动提供上层开发使用的SDK(库形式)、API说明文档、测试用例(源码形式)。
支持上层开发支持二次开发,C/C++、JAVA、Eclipse。
更新及升级支持远程更新设备固件、应用程序,维护和升级非常方便。
